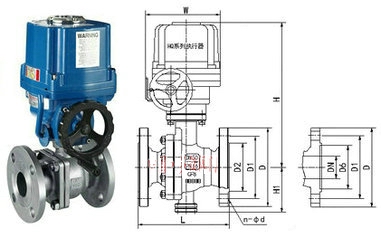

防爆電動球閥概述：

電動防爆球閥主要由防爆執行機構與球閥組合而成，是一種專門應用于易燃易爆工況的電動防爆閥門。

防爆電動球閥上的電氣元件要求都做防火、防靜電處理，且都達到防爆標準，

防爆等*為ExdⅡBT4(CT6)、防護等*為IP67。電動防爆球閥輸入相關電源信號即可控*閥門開關，

輸入4-20mA信號及220V電源即可控*球閥運轉進行比例調節，

達到對管路中介質流量大小、壓力、溫度等參數的自動化控*，

廣泛應用于天然氣、污水、燃?xì)狻⒚旱V、化工等防爆場合。 EXDII CT4等*防爆電動球閥

防爆電動球閥特點：

防爆電動球閥是指球閥上的電動執行器達到防爆的標準，使用在要求防爆的場合中，

如液體或氣體等化工行業易燃易爆的地方，用于閥門的開啟、關閉或調節。

防爆閥門可分為有本安型和隔爆型兩種，本安型用的是直流電機，

防爆型用的交流電機，操作人員既能在控*室內遠距離對閥門進行控*，也能在現場進行操作。

電動防爆球閥技術參數：

公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭式、螺紋連接
閥體形式	二段式閥體
電源電壓	AC110V、AC220V、AC380V（其他定*DC24等）
動作范圍	0～90°
閥芯結構	O型球體閥芯
閥體材質	碳鋼、不銹鋼304、316
使用場所	天然氣、污水、燃?xì)�、煤礦等（防爆場合）
控*方式	防爆開關型（開關切斷控*）、防爆調節型（4-20mA模擬信號）

電動防爆球閥標準規范：

1、設計與*造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、

ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

防爆電動球閥執行機構：

驅動形式	電動控*（電源驅動）
防護等*	相當IP67、IP68可選
防爆等*	ExdⅡBT4(CT6)
信號反饋	有源信號、S無源信號
帶加熱器	可在潮濕環境中干燥執行器內元件（可選）
手動功能	電動執行器自帶手動開關裝置
