氣動衛生級蝶閥

閥門型號：D681X/F D661X/F D621X/F
通徑規格：DN20～DN108mm
結構形式：直通式
閥體材質：不銹鋼
公稱壓力：PN6、PN10、PN16
適用溫度：－20℃～180℃
應用范圍：食品、制藥、潔凈蒸汽、酒類、飲料
產品特點：安全衛生，光滑表面確保清潔，不會產生潛在污染

氣動衛生*蝶閥概述：

氣動衛生*蝶閥鋼件均由食品*不銹鋼*作，密封材質為食品橡膠，衛生質量高，按照連接方式不同，可分為外螺紋、卡箍、對焊、三片式焊接等多種形式。

氣動衛生*蝶閥內外用高檔拋光設備處理，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染，廣泛應用于如食品、*藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控*場合。

氣動衛生*卡箍蝶閥

氣動衛生*外螺紋蝶閥

氣動衛生*對焊蝶閥

氣動衛生*蝶閥常用于對衛生等*要求很高的場所，可以滿足食品、生物*藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道，還非常適用于蒸汽及其它就地清洗的需要。

氣動衛生*蝶閥參數：

公稱通徑	DN50～DN108(MM)
公稱壓力	PN0.6、1.0、1.6MPa
連接方式	外螺紋、三片式焊接、卡箍、對焊
驅動形式	氣動控*（氣源驅動,壓縮空氣4～7bar）
適用溫度	－20℃～180℃
動作范圍	0～90°
密封材質	丁晴橡膠(X)、氟橡膠(FKM)、三元乙丙橡膠(E)
閥體材質	不銹鋼
作用方式	單作用（常開,常閉）、雙作用（氣開,氣關）
控*形式	開關型（開關兩位控）、調節型（定位器4-20mA模擬量控）

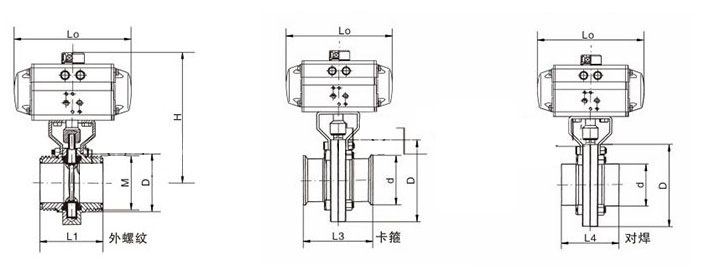

氣動衛生*蝶閥結構圖：

氣動衛生*蝶閥執行機構：

驅動方法	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
