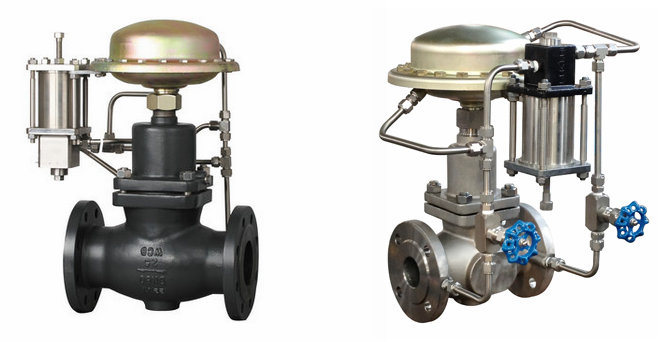

帶指揮器自力式壓力調節閥概述：
ZZYVP帶指揮器操作式自力式壓力調節閥主要由控*閥門、執行器和一個設定壓力的指揮器組成，簡單的說一般情況下直接作用式自力閥的控**度不高，二帶指揮器的目的是為了增加控**度。該閥無需外加能源，利用被調介質（氣體）自身能量作動力源，引入指揮器的檢測執行機構，以控*調壓閥的閥芯位置，改變流經閥門的介質流量，使閥門后端壓力(B型)或前端壓力(K型)保持在恒定值。
帶指揮器自力式壓力調節閥特點：
帶指揮器操作式自力式壓力調節閥壓力設定值可在指揮器上實現，在運行中可隨意調整，控**度比一般直接操作作用式自力閥高一倍左右，適合于控**度要求高的場合；檢測、執行元件由耐高溫材料*作，無需帶冷凝器也可用于高溫（200℃）水蒸汽場合。
帶指揮器自力式壓力調節閥參數：
| 技術參數 |
| 公稱通徑 |
DN15、20、25、32、40、50、65、80、100、125、200、250mm |
| 公稱壓力 |
PN1.6、4.0MPa |
| 法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
| 閥體材料 |
鑄鋼、鑄不銹鋼 |
| 閥芯材料 |
硬密封：不銹鋼 |
| 軟密封：不銹鋼鑲嵌橡膠圈 |
| 壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
帶指揮器自力式壓力調節閥工作原理：
指揮器操作型自力式壓力調節閥，當被調介質的壓力升高，作用在主閥膜片下面的壓力就大于上面的壓力，閥芯向上移動，使流通截面減小，這樣，閥后壓力稍微下降；反之，當被調介質的壓力降低時，作用在指揮器膜片上的壓力減小。
帶指揮器自力式壓力調節閥溫度范圍：
| 允許工作溫度 |
| 公稱通徑 |
|
15-125mm |
150-250mm |
| 密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
| 冷卻罐≤200℃ |
冷卻罐和加長≤200℃ |
| 冷卻罐和散熱≤350℃ |
冷卻罐和加長≤350℃ |
| 軟密封 |
≤150℃ |
| |
