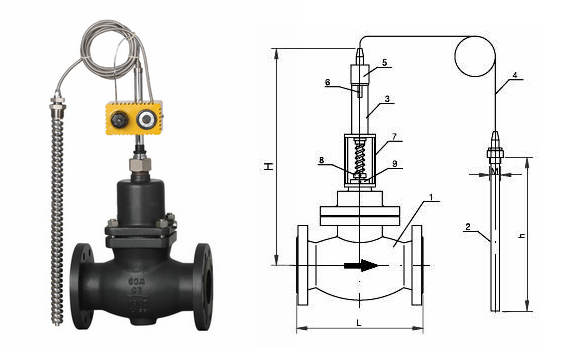

自力式溫度調節閥

閥門型號：ZZWP-16B、ZZWP-16K
通徑規格：DN15～DN150mm
結構形式：柱塞式
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.6、2.5、4.0MPa
適用溫度：0℃-250℃
應用范圍：液體、氣體和蒸汽以及特殊場合
產品特點：無電源、氣源即可進行溫度自動調節

自力式溫度調節閥概述：

ZZWP自力式溫度調節閥又稱溫度控*閥，主要由控*閥門和一個帶定點調節的溫控器組成，無需外界能源即可進行溫度自動調節，按用途分為加熱型和冷卻型，適用于液體、氣體和蒸汽以及特殊場合的溫度調節，亦可使用在防止對過熱或熱交換場合。該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，廣泛應用于化工、石油、供暖、空調、生活熱水中。

自力式溫度調節閥的特點：

自力式溫度調節閥無電源、氣源就能正常工作，利用液體受熱膨脹及液體不可壓縮的原理實現自動調節，控*作用為比例調節。公稱壓力為PN1.6、4.0，公稱通徑15-150mm，溫度調節范圍從0-250℃，多種多樣的品種可供選擇。

自力式溫度調節閥參數：

閥體
公稱通徑	DN15、20、25、32、40、50、65、80、100、125、150mm
公稱壓力	PN1.6、4.0MPa
法蘭標準	ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料	鑄鋼(ZG230-450)、鑄不銹鋼
閥芯材料	硬密封：不銹鋼
閥芯材料	軟密封：不銹鋼鑲嵌橡膠圈
壓力平衡	不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

自力式溫度調節閥工作原理：

自力式溫度控*閥利用感溫液體不可壓縮的原理，而實現溫度自動調節，有加熱型和冷卻型兩種，當被控介質溫度升高，控*閥門關閉（加熱型）；當被控介質溫度升高，控*閥門開啟（冷卻型）。

自力式溫度調節閥溫度范圍：

允許工作溫度
公稱通徑		15-150mm
密封型式	硬密封	≤150℃
		散熱片≤200℃
		PN16閥體加散熱片≤300℃※ PN40閥體加散熱片≤350℃※
	軟密封	≤150℃

額定流量系數、噪音衡量系數、允許壓差
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150
額定流量系數KvS		4	6.3	8	16	20	32	50	80	125	160	280
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3
允許壓差( Mpa)	PN16	1.6								1.5		1.0
允許壓差( Mpa)	PN40	2.0								1.5		1.0
