電動內螺紋球閥簡介：

電動內螺紋球閥（又稱電動絲扣球閥）就是指螺母和管接頭上為螺紋狀的球閥，

采用直連的方式，將電動執行機構與內螺紋球閥連接組合而成。電動內螺紋球閥一般比較小，

口徑在DN50以下的比較常見，因?yàn)榕c閥門連接的管道很難開螺紋，

所以一般超過這個尺寸都不適合使用。電動內螺紋球閥選用不同的材質，

可分別適用于多種介質，可在壓力為PN1.0～4.0MPa，

工作溫度為 -29～300℃的各種管路上，做兩位切斷或調節使用。

具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

電動內螺紋球閥標準規范：

檢驗標準: JB/T9092,API598, EN12266

產品標準: GB/T12237, ASME16.34, API608

管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1
ASMEB1.20.1, BS21, DIN2999/599, BSP

試驗壓力：1.6 2.5 4.0

強度試驗：2.4 3.8 6.0

密封試驗：1.8 2.8 4.4

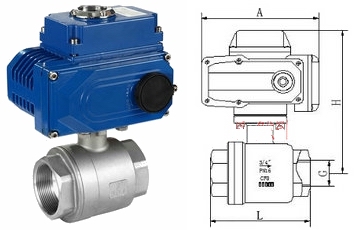

電動螺紋球閥結構圖

電動內螺紋球閥原理：

電動螺紋球閥執行機構內置伺服系統，無須另配伺服放大器，

輸入4-20mA信號及220VAC電源即可控*運轉，球體繞垂直于通道軸旋轉90°，

實現對管道中流體介質的比例調節或切斷控*，

電動螺紋球閥屬于直通閥門，全開狀態介質與密封面無接觸，

其壽命長、密封面和介質摩擦磨損率低，適合介質含顆粒、帶腐蝕性流體使用。

電動內螺紋球閥技術參數：

公稱通徑	DN15～DN100(mm)
公稱壓力	PN1.0、1.6、2.5、4.0MPa
連接形式	內螺紋連接（螺母旋緊式）
密封形式	O型球型閥芯
電源電壓	AC110V、AC220V、AC380V（DC24等）
旋轉范圍	0～90°
動作時間	15秒/30秒/60秒（可定*）
閥體材質	碳鋼、不銹鋼304、316
流量特性	快開特性
泄露量Q	硬密封：≤額定流量的10-5 ；軟密封：零泄漏
適用溫度	PTFE:-29～+178℃，PPL:-29～+300℃
適用介質	液體、油、氣體、粉末及各種腐蝕性介質
控*方式	普通開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控*)

電動內螺紋球閥零件材料：
