電動調節蝶閥概述：
電動調節蝶閥又稱比例型電動蝶閥，即閥的開度與控*流體成比例，或者叫百分比，是由智能型電動執行器及蝶閥閥體組成，根據輸入輸出4-20mA信號控*，主要適用于各種工業自動化管道流量、壓力、溫度等進行調節。電動調節蝶閥連接方式主要有法蘭式和對夾式，閥體流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封閥體。

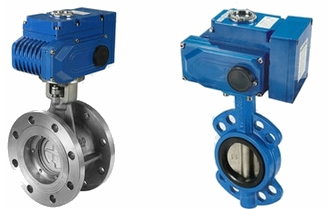

電動法蘭調節蝶閥 電動對夾式調節蝶閥電動調節蝶閥特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、調節型電動蝶閥操力矩小，操作方便，省力靈巧。
3、可采用不同密封座，滿足低、中、高不同壓力，以及不同介質溫度或腐蝕性介質等。
4、執行器配有保護裝置有雙重限位、過熱保護、過載保護。
5、智能數控，內置模塊采用**計算機單片及智能控*軟件直接接收計算機或工業儀表等設備輸出的標準信號，實現對閥門開度的智能控*和*確定位。
|
電動調節蝶閥標準規范：
設計標準【GB/T12238-1989 JB/T8692-1998】
法蘭連接尺寸【GB/T9115.1-2000】
結構長度【h:GB/T12221-1989】
壓力試驗【GB/T13927-1992;JB/T9092-1999】 |

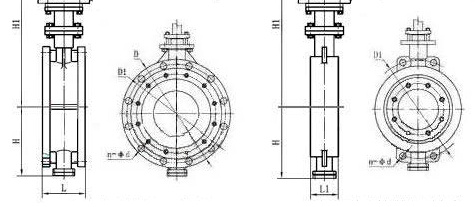

電動法蘭調節蝶閥結構圖 電動對夾式調節蝶閥結構圖 |
電動調節蝶閥技術參數：
| 公稱通徑 |
DN50～DN1200(mm) |
| 公稱壓力 |
PN0.6、1.6、2.5、4.0MPa |
| 連接形式 |
對夾式、法蘭式 |
| 操作方式 |
電動控*（電源驅動） |
| 密封形式 |
金屬硬密封，軟密封（可達零泄露） |
| 電源電壓 |
AC220V、AC380V（其他定*DC24等）50/60Hz |
| 信號反饋 |
有源信號、S無源信號 |
| 手動功能 |
可根據需要裝配手動開閥、關閥功能 |
| 適用溫度 |
-30℃～450℃ |
| 動作時間 |
15秒/30秒/60秒 |
| 可調范圍 |
50:1 |
| 應用場所 |
蒸汽、水、氣體、油品及高溫或含雜質工況 |
| 控*形式 |
智能調節式(輸入輸出4-20mA信號控*) |
