電動中線蝶閥

閥門型號：D971X，D941X，D971F46，D941F46
通徑規格：DN50～DN1200
結構形式：中線型（對夾式，法蘭）
閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
公稱壓力：PN6、PN10、PN16
適用溫度：-40℃～180℃
應用范圍：氣體、水、油品、腐蝕性介質等
產品特點：結構簡單，密封性能好，流阻較小，開關力矩也小

電動中線蝶閥概述：

電動中線蝶閥（同心蝶閥）采用中線型結構設計，閥板中心與閥體中心是同心的，即閥桿軸心、蝶板中心與閥體中心都在同一位置上，形成兩側中心對稱，閥桿軸心線與蝶板中心平面在同一個平面內并與閥體管道中心線垂直相交。連接方式有：對夾，單夾，法蘭。

電動中線蝶閥原理：

電動中線蝶閥閥桿與蝶板垂直放置，閥桿從蝶板的中心通過，當閥門關閉，通過旋轉閥板，閥板的外圓密封面擠壓合成橡膠閥座，合成橡膠閥座產生彈性變形和彈性力形成的密封比壓，以確保閥門的密封。

電動中線蝶閥結構特點：

1、該閥可設計成法蘭連接、對夾連接和單夾連接。

2、同桿可設計成通桿，穿銷釘和兩節桿六方頭連接結構。

3、由于閥座密封面與靠背為一體，從而減少了閥座的變形量。

4、蝶板的回轉中心（即閥桿的中心）位于閥體的中心線和蝶板的密封面截面上。

5、閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變而形成彈性力作為密封比壓保證蝶閥的密封。

電動中線蝶閥技術參數：

公稱通徑：DN50-2000（mm）

公稱壓力：PN0.6 、1.0、1.6 MPa

閥體材質：鑄鋼、不銹鋼

密封材料：各種橡膠、聚四氟NBR、EPDM、VITON、PTFE

驅動方式：電動控*（開關型,智能調節型）

電源電壓：電動（DC24V、110V，AC220V、380V）

適用溫度：丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

適用介質：水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率：符合GB/T13927-92標準

電動中線蝶標準規范：

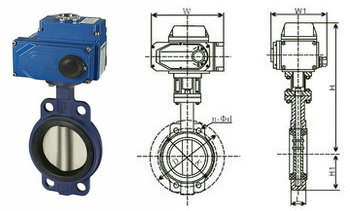

電動中線蝶閥結構圖

*造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92
