氣動法蘭球閥

閥門型號：Q641F，Q641H
通徑規格：DN15-DN300
結構形式：浮動直通式
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-40～450℃
應用范圍：氣體、蒸汽、液體、油品、腐蝕性介質等
產品特點：結構緊湊，開關速度快，流通能力大，密封性能好

氣動法蘭球閥概述：

氣動法蘭球閥具有開關速度快，流通能力大，密封性能好等特點，

是由法蘭式球閥與氣動執行器連接組成，根據作用形式不同可分為開關型和調節型兩種。

氣動法蘭球閥打開時，閥體通道和連接管徑形成一個通口，

介質可毫無阻力的流過，除了用于油品、氣體、液體等介質外，

還適宜控*污水和含有纖維性雜質的介質。

氣動法蘭式球閥裝配上閥門定位器輸入4-20mA的模擬量信號，

可對球閥的閥芯開度進行0-90度的任意控*，

從而達到介質流量、溫度、壓力等參數的比例式調節。

氣動法蘭球閥優點：
1，根據工況需要?dú)鈩?dòng)法蘭式球閥可分為軟密封（-30～180℃）和

硬密封（-40～450℃）兩種密封結構，以便在不同介質、不同溫度及不同壓力的場所中合理使用。

2，氣動法蘭球閥動力源采用的是氣體，不會存在與火花接觸，理論上有防爆功能，相對來說比較安全。

并且如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。

3，從閥門口徑角度來說，由于扭矩力的原因，手動球閥一般只能配置口徑在DN300以下的球閥，

而氣動法蘭球閥可配置的口徑較廣，不僅可配置小口徑球閥，

也可配置口徑大的球閥，氣動球閥目前**可達到DN1200口徑。

氣動法蘭球閥可選配件：
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)

電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)

定位器：輸入4～20mA信號,實現閥門調節功能

手動機構：手操機構，可實現手動開或關閥
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。

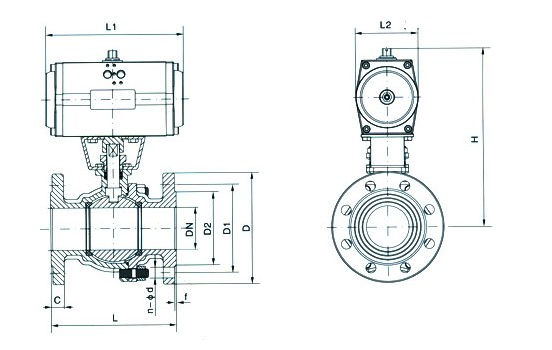

氣動法蘭球閥結構圖

氣動法蘭球閥參數說明：

公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.6、2.5、4.0、6.4、10.0 MPa
連接方式	法蘭式連接
驅動形式	壓縮空氣4-7bar（可帶手動裝置）
溫度范圍	軟密封:-30～180℃；硬密封:-40～450℃
動作范圍	0～90°
閥體材料	碳鋼、不銹鋼304、316、316L
適用介質	水、蒸汽、液體、油品、腐蝕性介質等
控*方式	開關切斷式，調節型（定位器4-20mA模擬信號）
作用形式	單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關）
