氣動三通球閥

氣動三通球閥圖片

氣動三通球閥

  • 閥門型號：Q644F/H，Q645F/H，Q614F/H，Q615F/H
  • 通徑規格：法蘭DN15～DN300，螺紋DN15～DN50
  • 結構形式：三通L型，三通T型
  • 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
  • 公稱壓力：PN10、PN16、PN25、PN40、PN64
  • 適用溫度：-20℃～450℃
  • 應用范圍：氣體、水、蒸汽、液體、油品、腐蝕性介質等
  • 產品特點：一閥多用，分L型和T型，達到換向、分配、合流、分流

氣動三通球閥簡介：

氣動三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截斷，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用�？筛鶕�(jù)工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控*球閥球芯的運轉，達到對管路中介質的自動化控*。

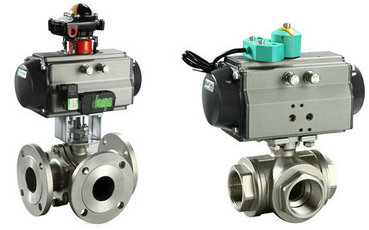

氣動三通球閥（法蘭）
氣動法蘭三通球閥                                 氣動內螺紋三通球閥
氣動三通球閥優點：

1、可選用不同連接形式，分為氣動法蘭三通球閥和氣動螺紋三通球閥，滿足不同使用工況。
2、密封效果極佳，采用軟密封四氟乙烯彈性變形可達到無泄漏密封。
3、一閥多用：可*成L型通口，也可*成T型通口，達到分配、合流、分流等功能。
4、氣動三通球閥安裝方便，可用任一通口作為介質的流通入口，并且無泄漏。
5、廣泛適用于環保、油品、冶金、蒸汽、能源、造紙、食品等管路系統中對介質
進行流向改變或達到對介質分流或混合。
氣動三通球閥標準規范：

1．設計和*造：GB／T12237-1989；APl608。
2．檢驗和試驗：GB／T13927-1992；APl598。
3．法蘭連接：JB／T79]一2-1994；ASME／ANSIB165。
4．結構長度：JD-2002

回訊器：也叫限位開關，遠程反饋開關信號(防爆)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
閥門定位器：輸入4～20mA信號,實現閥門調節功能YT-1000R

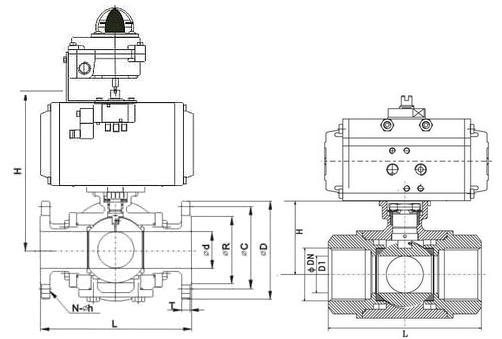

 氣動三通球閥結構圖
  氣動法蘭三通球閥結構圖                    氣動內螺紋三通球閥結構圖
氣動三通球閥技術參數：

公稱通徑 DN10～DN300(mm) (螺紋1/2"～2")
公稱壓力 PN1.0、1.6、2.5、4.0、6.4MPa
驅動形式 壓縮空氣4-7bar（可帶手動裝置）
連接方式 法蘭式、內螺紋連接
結構形式
L型三通閥體、T型三通閥體
動作范圍 0～90°    0～180°
使用溫度
PTFE:-29～+178℃，PPL:-29～+300℃
適用介質 水、蒸汽、液體、油品、腐蝕性介質等
控*方式 開關模式，調節型（定位器4-20mA模擬信號）
作用形式 單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關）

氣動三通球閥流向原理說明：

氣動三通球閥根據結構形式及流通方向不同分為L型和T型，介質流通方向圖如下。

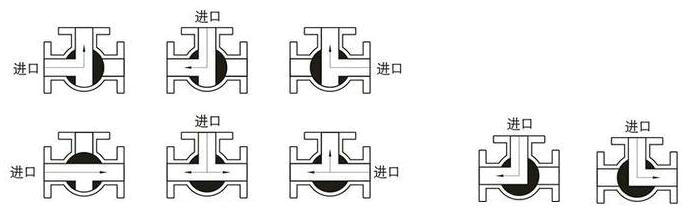

氣動三通球閥原理
                              T型三通球閥流向圖                                                                                    L型三通球閥流向圖

L型三通球閥只能連接或截斷兩條相互垂直正交的管道，
不能同時保持第三條管道的相互連通，只起到分配作用。
T型三通球閥能使三條正交的管道相互聯通或切斷任意第三條通道，
達到兩進一出或一進兩出的的功能，起到分流、合流作用。

氣動三通球閥性能參數：

公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 1.5 2.4 3.8 6.0 9.60
密封試驗 1.1 1.8 2.8 4.4 7.04
低壓氣密試驗 0.4～0.7
適用介質 氣體、水、油品、蒸汽或腐蝕性介質（常溫，低溫，高溫）

相關產品： 氣動四通球閥      氣動Y型三通球閥
