電動通風蝶閥

閥門型號：D941W
通徑規格：DN50～DN1200
結構形式：中線型（法蘭）
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN1、PN2.5、PN6、PN10
適用溫度：-40℃～+450℃以上
應用范圍：工業、冶金、煙氣除塵、環保等管道
產品特點：結構簡單、口徑大、重量輕、操作方便

電動通風蝶閥簡介：

電動通風蝶閥又稱電動風量調節蝶閥，由角行程電動執行機構和蝶閥組成，采用中線式碟板與短結構鋼板焊接的新型結構形式設計*造，適用于兩位切斷的場合，閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，主要于工業、冶金、煙氣除塵、環保等管道作為氣體介質調節流量或切斷。不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

電動通風蝶閥性能特點：

1.結構簡單、口徑大、重量輕、操作方便。

2.驅動力矩小，啟閉靈活，操作方便。
3.可多工位安裝，不會受到介質的影響。

4.閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。

5.蝶板與閥體的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。

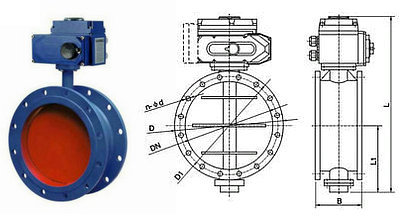

電動通風蝶閥結構圖

電動通風蝶閥工作原理：

電動通風蝶閥由電動執行機構輸入電源信號，依靠電壓驅動使碟板在90°范圍內自由轉動，以達到介質流量的啟閉或調節，特別適用于壓力不是很高的的空氣或其它氣體等低壓場所的流量調節及壓力控*，此外在高溫狀態的氣體及蝕性介質工況中也被廣泛適用。

電動通風蝶閥執行機構：

控*方式：電動控*（電源驅動）

介質溫度：-40℃～+450℃（鋼板卷焊），+450℃以上（不銹鋼板卷焊）

轉角范圍：0-90度

流量特性：近似百分比

法蘭標準：GB/T9115-2000鋼*管法蘭焊接標準

執行機構：可配角行程系列電動執行機構

控*方式：普通開關型（無源觸點開關型）、調節型（輸入輸出4-20mA）

電動通風蝶閥性能指標：

項 目：指標 值

基本誤差%：±2.5

回差%：2.0

死區%：3.0

始終點偏差%：±2.5

額定行程偏差%：+2.5

允許泄漏量1/h：2×10-2×閥額定容量

電動通風蝶閥技術參數：

公稱通徑	DN50～DN1200
公稱壓力	PN0.1、0.25、0.6、1.0Mpa
連接形式	法蘭式
閥體結構	A型
試驗壓力	密封0.15Mpa，殼體0.11Mpa
流量特性	線性/等百分比特性
密封形式	開放式、后入式（超高溫適用）、密封式（常溫適用）
適用介質	含塵氣體、空氣、煤氣、高溫?zé)煔?/SPAN>
