氣動高壓球閥概述：

氣動高壓球閥由法蘭/內螺紋鍛造高壓球閥與氣動執行器組成，

閥體材質均經過硬質及防腐處理，提高了閥體的強度，具有極好的耐壓耐磨的優點。

氣動高壓球閥采用三段式閥體，使結構更加緊湊且便于裝配，

適用于液壓油，水，高壓氣體等介質。

可配以閥門定位器輸入4-20mA的模擬信號從而控*球芯運轉的開度大小，

實現對介質壓力、流量、溫度等參數的比例式調節。

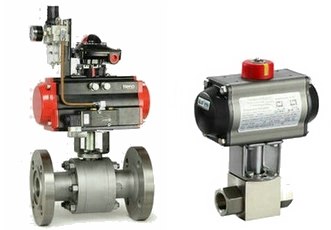

氣動法蘭高壓球閥氣動內螺紋高壓球閥

氣動高壓球閥應用：

1.閥體采用鍛造工藝加工而成，提高了材料的強度，避免鑄件的氣孔，沙眼等缺陷。

2.密封圈采用尼龍材料，比聚四氟乙烯承受壓力更高，使用壽命長，密封性好。

3.高壓氣動球閥即使在**工作壓力下，也能夠保持閥門結構的抗壓均勻性。

4.廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

氣動高壓球閥技術參數：

公稱通徑	DN15～DN300(mm) 1/2"～12"
公稱壓力	10.0、16.0、20.0、25.0MPa
連接方式	法蘭式、螺紋
閥體形式	三段式鍛造閥體
氣源氣壓	壓縮空氣4-7bar（可帶手輪）
閥體材質	碳鋼、不銹鋼304、316、316L
閥芯材質	不銹鋼316L、316、304
適用介質	油品、燃?xì)?/SPAN>、水、蒸汽等（高壓）
執行機構	單作用（彈簧復位），雙作用（氣開氣關式）
控*方式	開關型（兩位開關控*）、智能調節型（4-20mA模擬信號）

氣動高壓球閥結構圖：

作用形式：

單作用執行機構、雙作用執行機構

供氣壓力：

0.4～0.7MPa

氣源接口：

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度：

-30～+70℃

可配附件：

定位器、電磁閥、空氣過濾減壓器、保位閥
行程開關、閥位傳送器、手輪機構等

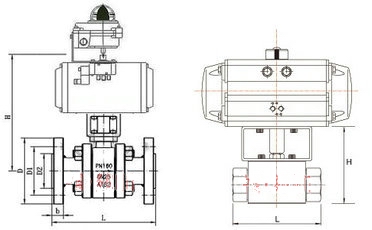

氣動法蘭高壓球閥結構 氣動內螺紋高壓球閥結構

氣動高壓球閥性能規范：
