氣動四通球閥概述：

氣動四通球閥可同時對兩種介質的流向進行切換，替代了以前四個閥門的復雜操作，

解除了所占空間大、成本高、操作煩瑣等問題，實現一閥多用的效果。

氣動四通球閥為X形垂直通道，它的特點是球體的兩條通道為X形布置，

四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，

能使相對的兩個通道實現兩兩互通。

氣動四通球閥特點：

氣動四通球閥可實現正反供水切換，每轉90度，供水方式切換一次，操作方便。

在電站系統中稱為雙向供水轉閥，在石化系統中也稱空氣換向切換閥，

適用于液體、氣體、粉塵、漿料及含固體顆粒介質的循環系統，如：電站機組冷卻器正反向循環供水系統。

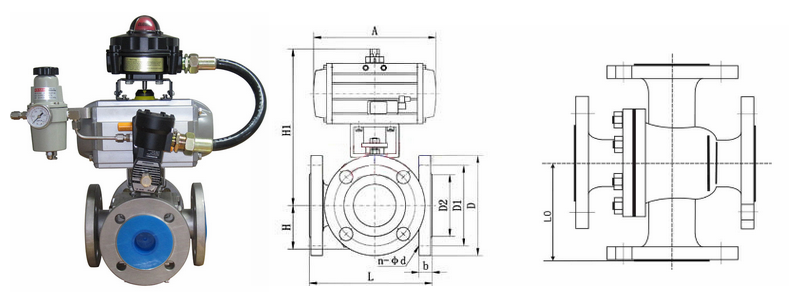

公稱通徑	DN15～DN200(mm)
公稱壓力	PN1.6、2.5、4.0、6.4MPa
連接形式	法蘭式
結構形式	四通鑄造閥
驅動方式	氣源控*（壓縮空氣4-7bar）
使用溫度	-40℃～450℃
控*形式	開關型(開關兩位控*)、調節型(4～20mA信號)
閥體材質	碳鋼WCB、不銹鋼304、316、316L
密封材料	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

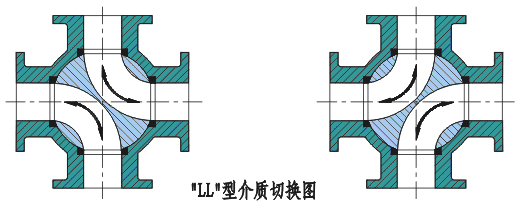

氣動四通球閥換向原理：

“LL'’型四通球閥只需操作板手或執行器將球體轉動90°，

同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

氣動四通球閥可選功能：

驅動方式	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
